Инструкция по заправке картриджей принтера Samsung CLP-300 / Xerox Phaser 6110
Разработано: Uninet Imaging
Перевод и дополнения: Витель
.jpg)
Данная инструкция разработана для картриджей аппарата Samsung CLP-300. Для аппаратов Xerox Phaser 6110 применяется такой же метод заправки.
.jpg)

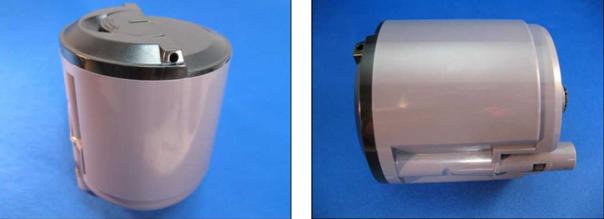

| 1. Вид картриджа со стороны крышки. | 2. Вид картриджа сбоку. |

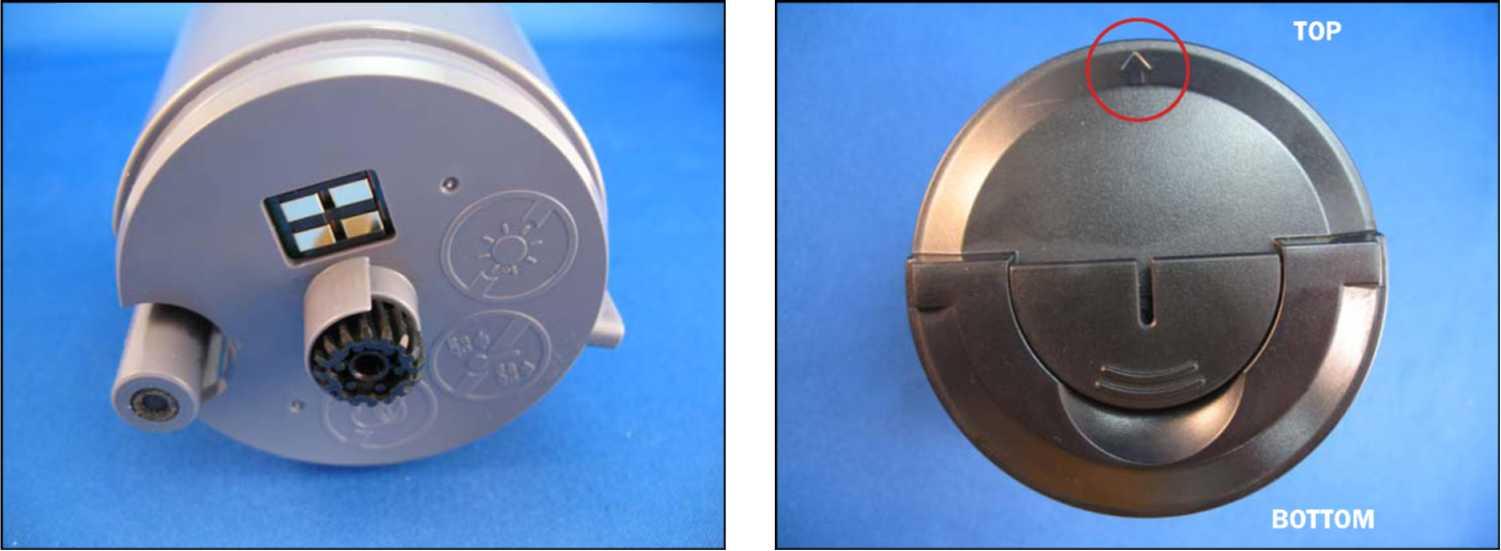

| 3. Вид картриджа с оригинальным чипом и шестерней (на стартовых картриджах чип отсутствует). | Установочное положение картриджа. 4.Картриджи устанавливаются по инструкции. Стрелка указывает верхнее положение. |
Сверление картриджа.

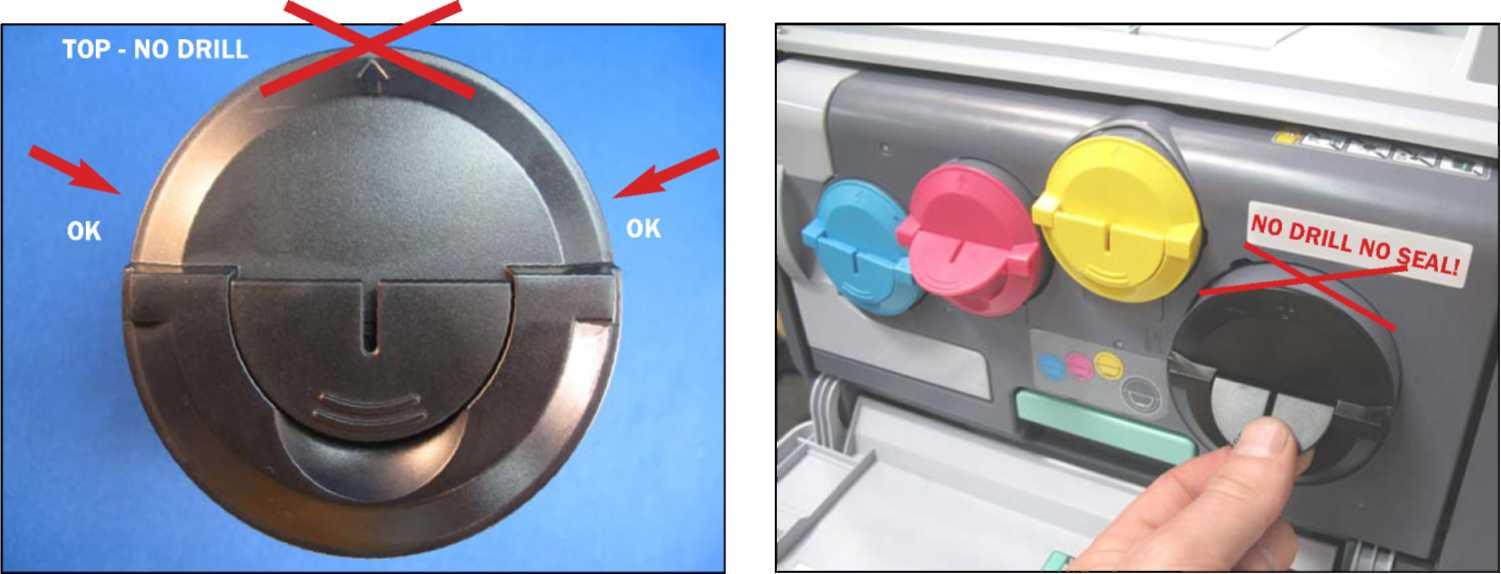

5. Для чистки и заправки картриджа необходимо просверлить небольшое отверстие. После заправки отверстие заклеивается. Рекомендуется сверлить отверстие с правой или левой стороны ближе к середине (см. Рисунки).
6. Примечание: Не делайте отверстие близко к верхней части картриджа.
Сверление картриджа.

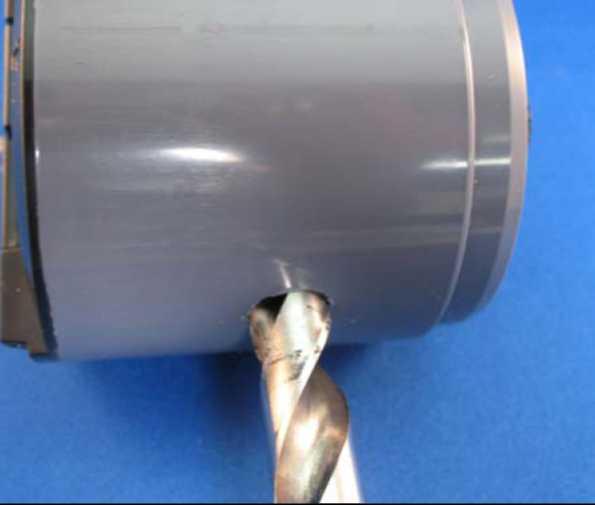

7. Подберите сверло достаточного размера и аккуратно просверлите отверстие, примерно на середине глубины картриджа.
8. Очистите картридж с помощью тонерного пылесоса. Очистка с помощью сжатого воздуха, в данном случае, не рекомендуется, так как существует риск повреждения внутренних деталей картриджа.
Заполнение картриджа.

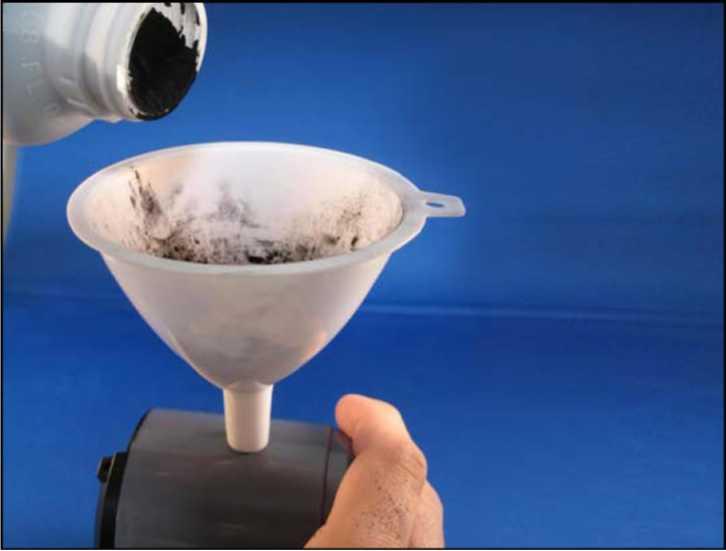

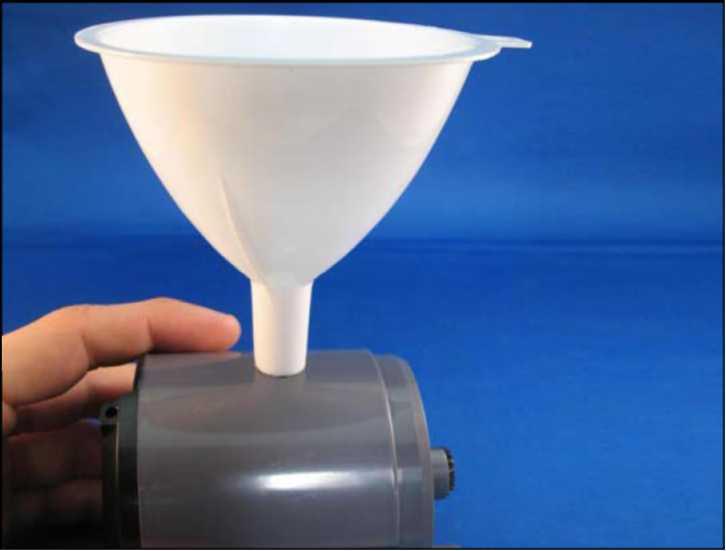

9. Вставьте воронку, либо используйте специальную насадку на бутылку с тонером и заполните картридж через просверленное отверстие. Не забудьте предварительно взболтать заправляемый тонер.
Заклеивание отверстия.

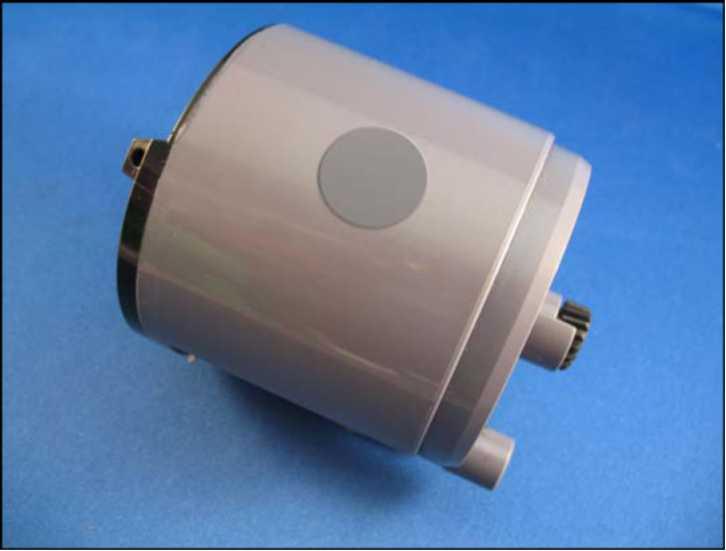

10. Необходимо плотно запечатать отверстие имеющимися материалами, либо приобрести специальные.
Замена чипа.

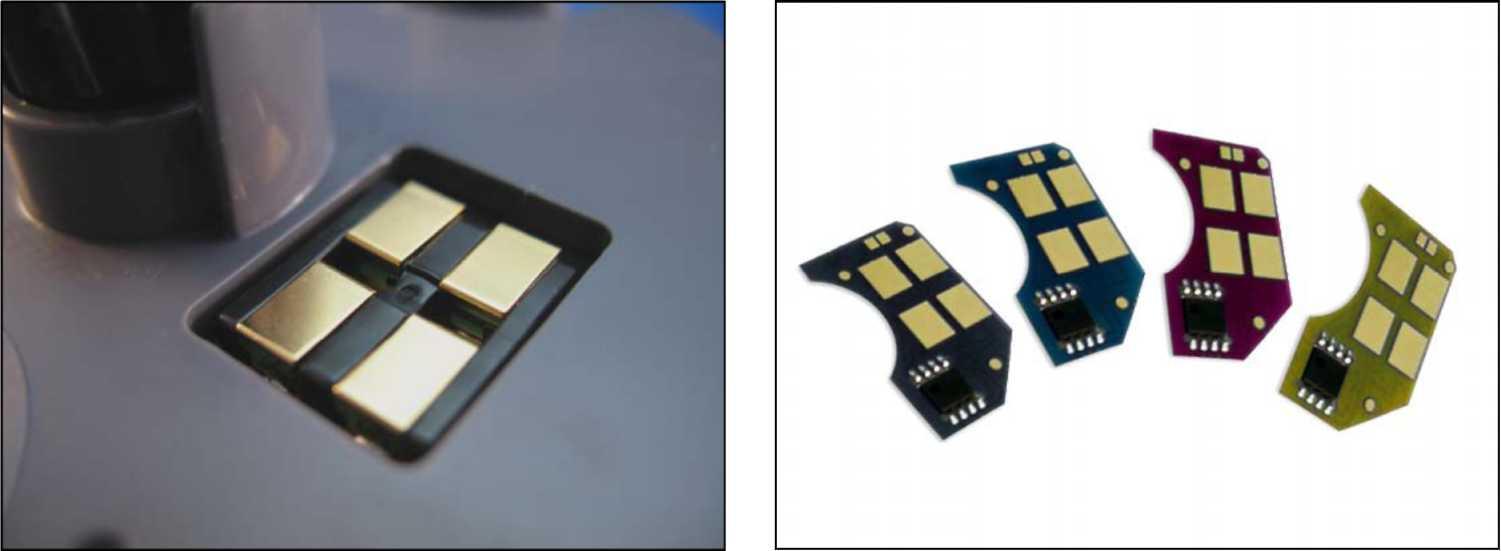

| 11. Примечание: Оригинальный чип весьма затруднительно извлечь из корпуса. Поэтому Фирма Uninet разработала специальные ультратонкие чипы, которые наклеиваются поверх оригинальных. | 12. Ультратонкие C/M/Y/K чипы. |

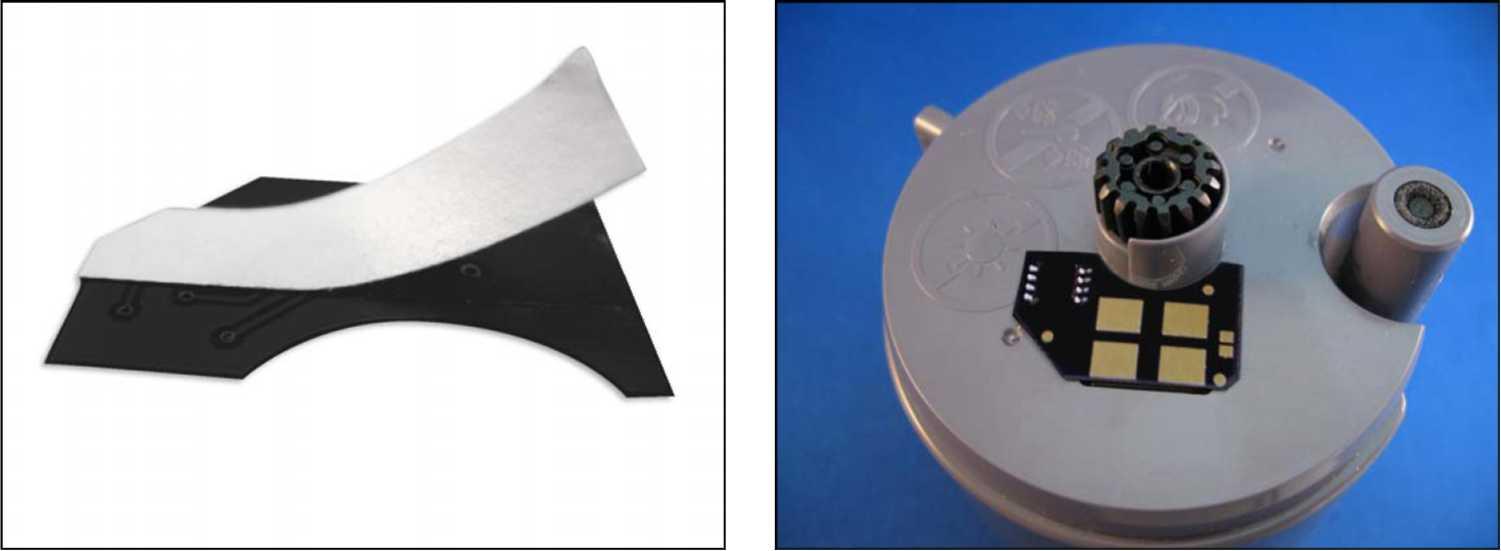

13. Отклейте предохраняющую клейкий слой полоску и приклейте чип, как показано на рисунке.
