Xerox Phaser 6125 / Xerox Phaser 6130

Xerox Phaser 6125 и

Xerox Phaser 6130

Инструкция по заправке и восстановлению картриджей

106R01338 / 106R01335 / 106R01336 / 106R01337 и

106R01285 / 106R01282 / 106R01283 / 106R01284


Разработано: Витель

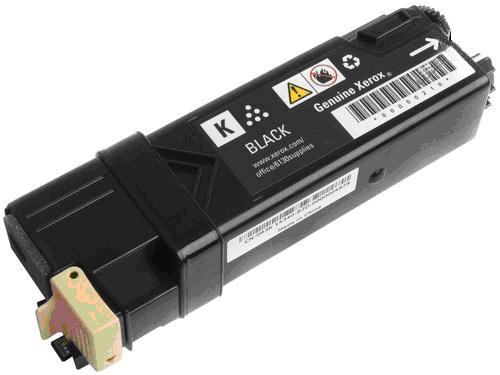

vitel              vitel2

  • Введение
  • Рекомендуемые инструменты
  • Необходимые материалы
  • Восстановление картриджа

Введение

Xerox выпустила бюджетный цветной лазерный принтер Xerox Phaser 6130 и его «Облегченную» версию Xerox Phaser 6125. Эти модели практически не отличаются по внешнему виду и имеют идентичные (но не одинаковые) картриджи. Мы решили объединить инструкции, т.к. последовательность действий по заправке одинаковая. Отличается емкость (вес) тонера и прошивка чипов.

Номера картриджей принтера Xerox Phaser 6125:

106R01338 / 106R01335 / 106R01336 / 106R01337


Номера картриджей принтера Xerox Phaser 6135:

106R01285 / 106R01282 / 106R01283 / 106R01284


Рассмотрим заправку на примере черного картриджа 106R01338 для Xerox Phaser 6125. Все другие цвета заправляются по аналогии.


Рекомендуемые инструменты

Тонерный пылесос

Маленькая плоская отвертка

Пинцет


Необходимые материалы

Тонер Xerox Phaser 6125 / 6130

Хлопчатобумажная салфетка


Восстановление картриджа

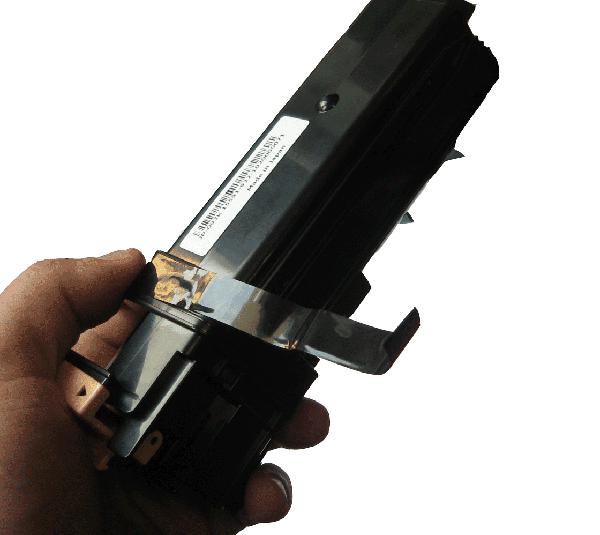

1. Пропылесосьте картридж снаружи.



v3

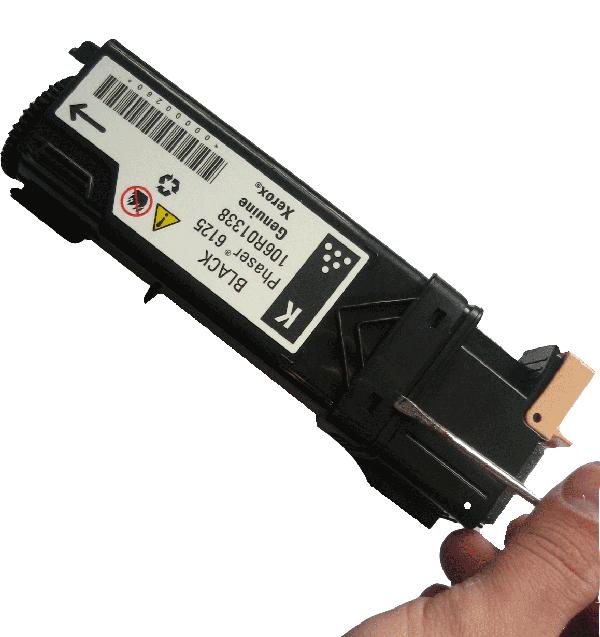

2. Снимите клейкую ленту.



v4



vit5

3. Отсоединяем защелки с одной и с другой стороны.

v6

4. Разбираем картридж на две части.

v7

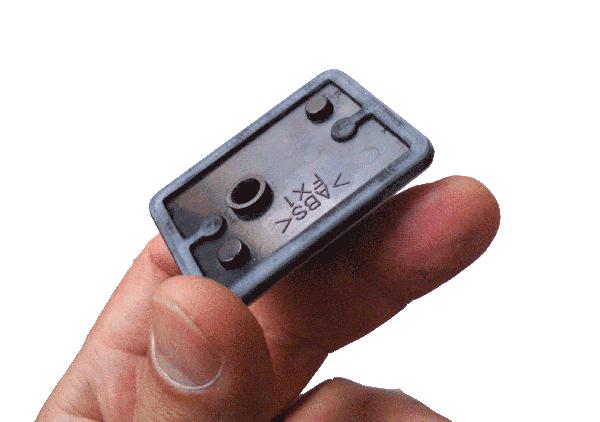

5. Аккуратно вынимаем разделительную перегородку.

v8

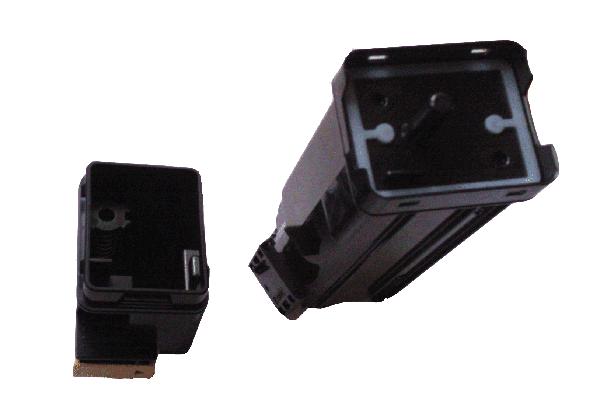

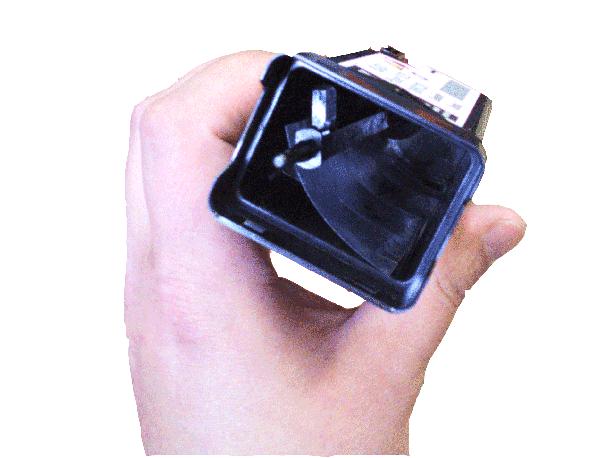

6. Протираем перегородку хлопчатобумажной салфеткой.

vit9       vit10



7. С помощью тонерного пылесоса тщательно очищаем обе части картриджа.  Не повредите механизм перемешивателя тонера.

vit11

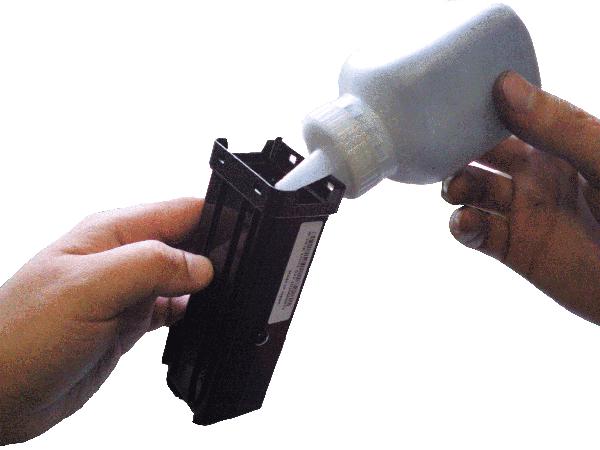

8. Засыпьте в картридж тонер необходимого цвета. Обратите внимание! Картриджи разного цвета похожи, но не взаимозаменяемы, так как имеются небольшие различия в корпусе, чтобы  исключить возможность неправильной установки картриджа.

vit12

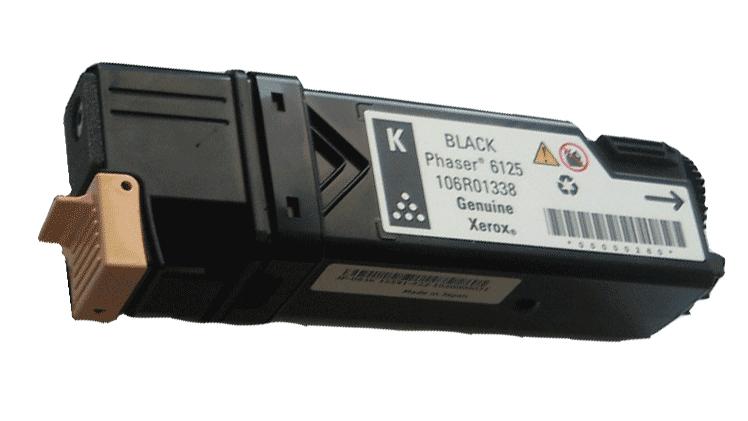

9. Устанавливаем перегородку на место.

 vit13

10. Соединяем обе части картриджа.

vit14

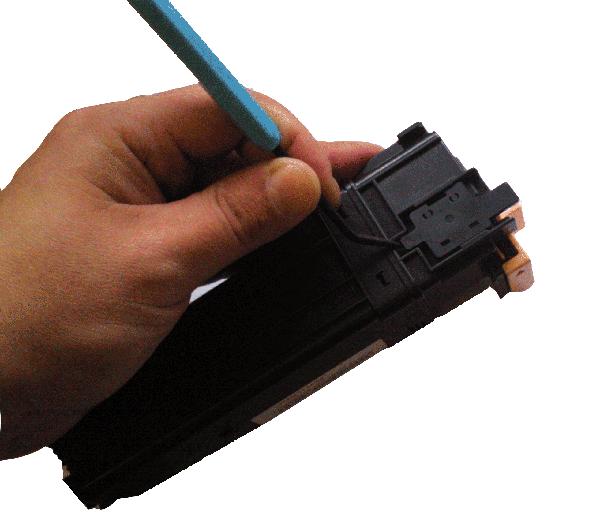

11. Устанавливаем на место черную клейкую ленту. Если оригинальная лента больше непригодна, то можно использовать клейкую ленту, не содержащую винила, так как тонер налипает на винил.

vit15

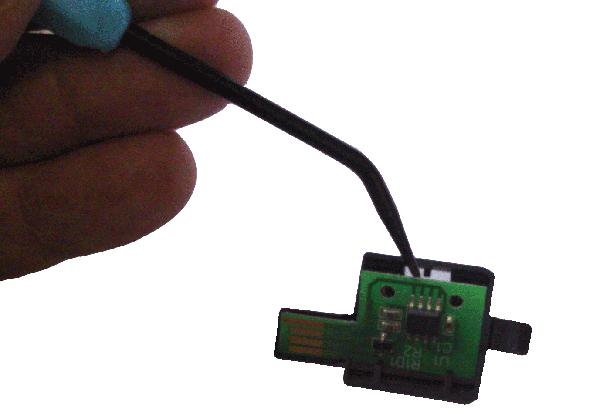

12. Поддеваем зубчик корпуса чипа и вытягиваем его.

vit16

13. Вынимаем чип из корпуса. Устанавливаем новый чип, затем устанавливаем чип в картридж.

 14. Поздравляем! Вы заправили картридж.
