HP® CP 1215 COLOR LASER PRINTER      HP CP 1215 TONER CARTRIDGE





Разработано: Uninet Imaging и  Summit Technology

Перевод, редакция и дополнения: Витель



В данном руководстве описаны принцип восстановления и заправки картриджей CB540A, CB541A, CB 542A и CB543A. Картриджи Canon 716Bk, 716C, 716M и 716Y абсолютно идентичны (разница лишь в чипах) и поэтому данное руководство применимо и к принт-картриджам аппарата Canon LBP -5050

Восстановление и заправка принт-картриджа  HP CP 1215





Начало выпуска аппаратов  CP 1215 датируется Апрелем 2008. Скорость монохромной печати 12 страниц в минуту, цветной – 8 страниц в минуту. Качество печати 600 Dpi (2400 DPI с функцией улучшения качества в CP1215 и вплоть до 3600 DPI в CP 1518ni/CM 1312nfi MFP). Картриджи 1215 относятся к типу все-в-одном, т.е. состоят из тонерного бункера, фотобарабана и бункера для отработанного тонера. Подобно CLJ-2600 используется система однопроходной печати. Различие в том, что все четыре картриджа сложены в горизонтальную линию, а не друг под другом как в 2600.

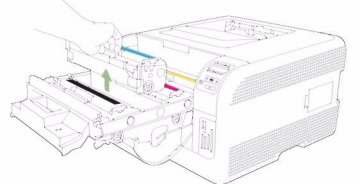

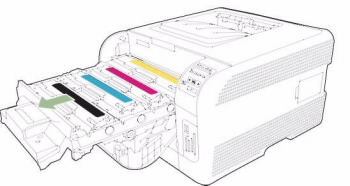

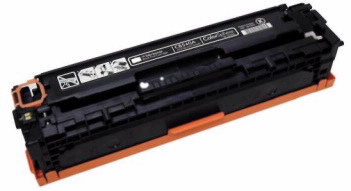

Так как аппараты принципиально новые и не похожи на предыдущие модели Hewlett Packard, то прежде чем приступить к заправке картриджей, давайте рассмотрим немного теории. Сам картридж выглядят отличными от любых предшествующих картриджей Canon/HP. Картридж прямоугольной формы. Барабан защищен накладной крышкой. Новые машины поставляются со стартовыми картриджами, рассчитанными, примерно, на 750 страниц. Пользователь довольно быстро ощутит недостаток тонера.

В отличие от HP CLJ2600 - эти картриджи разбираются заметно легче. Вам не придется отпиливать фотобарабан и прибегать к каким либо другим грубым операциям. Только небольшая проблема с демонтажем подающего ролика (feed roller) и заполнением тонерного бункера. Ее решение будет рассмотрено в дальнейшем.


Чипы в этих картриджах, как и в большинстве других моделей HP не требуют обязательной их замены. Возможно их отключение в настройках аппарата или в Toolbox.

Перечень аппаратов основанных на базе CP 1215:

    * HP Color LaserJet CP 1215
    * HP Color LaserJet CP 1515n
    * HP Color LaserJet CP 1518ni
    * HP Color LaserJet CM 1312nfi MFP



Картриджи и их емкость:

    * CB540A (Black) 2,200 страниц
    * CB541A (Cyan) 1,400 страниц
    * CB543A (Magenta) 1,400 страниц
    * CB542A (Yellow) 1,400 страниц

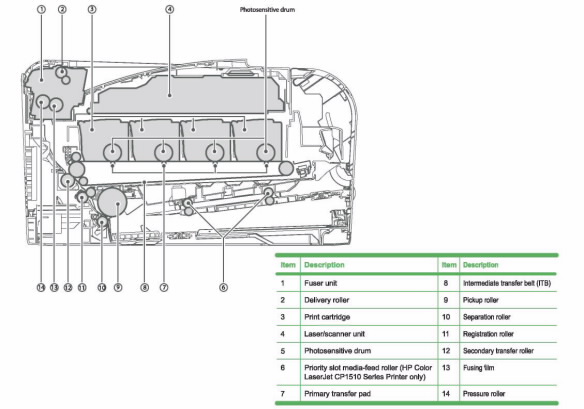

На картинке выше изображена схема устройства принтера

Картинка ниже показывает полный процесс образования изображения:

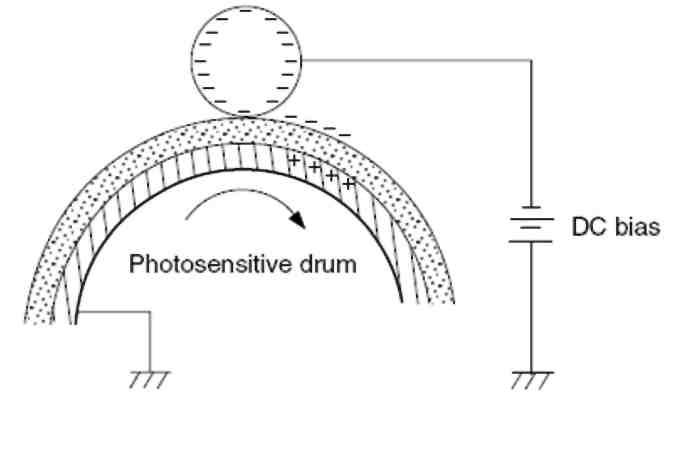

На первой стадии, вал предварительного заряда (PCR) переносит отрицательный заряд на поверхность фотобарабана. Количество отрицательного заряда регулирует интенсивность печати.

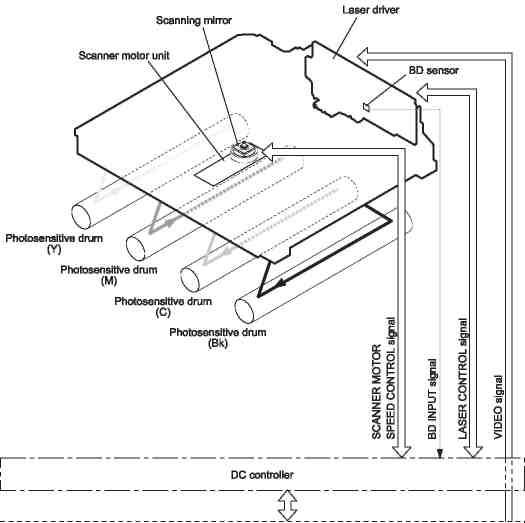

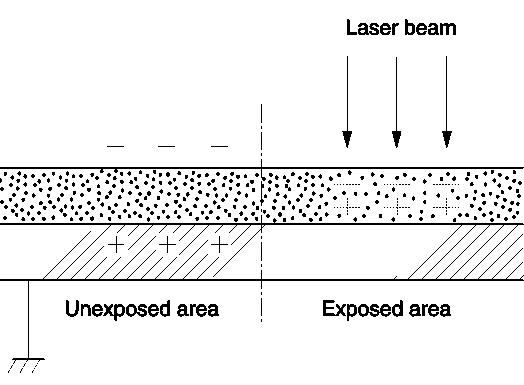

На второй стадии включается лазерный луч на вращающемся зеркале (под названием механизм развертки). Так как зеркала вращаются, луч фокусируется в наборе линз. Затем луч попадает на поверхность фотобарабанов, сокращая отрицательную нагрузку и оставляя скрытое электростатическое изображение. Область, куда не попал лазер, будет иметь наибольший отрицательный заряд. Технология в этих машинах шагнула далеко вперед, теперь у нас одна единица лазера и развертывающего механизма для всех четырех цветов.

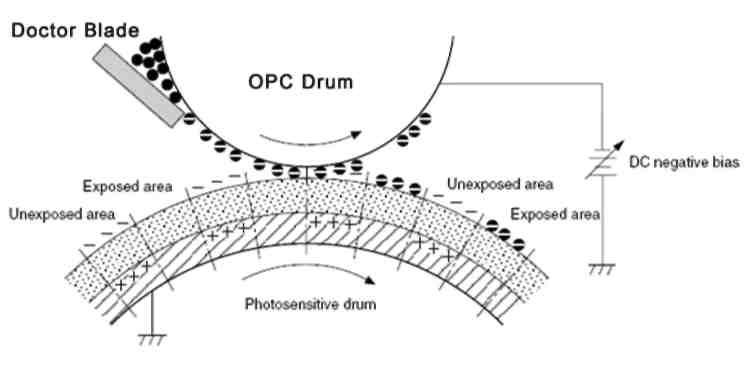

Третья стадия, когда тонер переносится с тонерного отсека на фотобарабан. Эту стадию можно подразделить на две составляющие: заряд тонера и перенос. Заряд тонера – включается перемешиватель тонера в отсеке картриджа. За счет трения появляется отрицательный потенциал в девелопере тонера (Девелопер - составная часть тонера, которая переносит красящие частицы). Кроме того, питающий вал (foam feed roller), перемещающий тонер на вал переноса (develop roller), также передает отрицательную нагрузку. Два этих факта гарантируют получение требуемого заряда тонера. Как только тонер получит достаточный заряд, он пристает к валу переноса (develop roller). Тонер притягивается к валу переноса за счет противоположного заряда. Это напряжение регулирует плотность налипания тонера и как следствие – плотность печати. Количество тонера на валу переноса регулирует дозирующее лезвие (Doctor blade).


 Возможно, формат этой картинки не поддерживается браузером.Так как лазер образовал на поверхности фотобарабана области с положительным зарядом, то отрицательно заряженный тонер притягивается к этим областям.

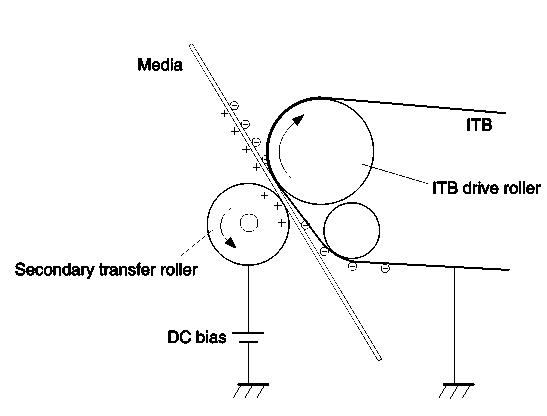

Четвертая стадия – стадия переноса. Здесь существуют большие принципиальные отличия от печати монохромных, а также других цветных принтеров. На первоначальной стадии переноса подушка переноса заряда (transfer chare pad) (в данном случае не вал), которая находится напротив каждого фотобарабана, передает положительный заряд на обратную сторону ленты переноса изображения (Image Transfer Belt или ITB). Каждый картридж имеет свою подушку переноса заряда (transfer chare pad). Этот процесс повторяется для каждого картриджа: Yellow, Magenta, Cyan, and Black. В то же время, бумага движется между вторичным валом переноса (Secondary transfer roller) и лентой переноса изображения (ITB). ITB взаимодействует со вторичным валом переноса (Secondary transfer roller), положительный заряд снимает отрицательно заряженный тонер с ленты и переносит его на бумагу.
Бумага отделяется от ленты переноса изображения (ITB), когда та достигает вершины и разворачивается, чтобы повторить цикл заново. Статическая нагрузка на тыльной стороне бумаги снимается с помощью Static charge eliminator.  Это способствует стабилизации подачи бумаги, а также предотвращает появление вспышек (пятен) тонера при низкой влажности или низкой температуры среды эксплуатации.

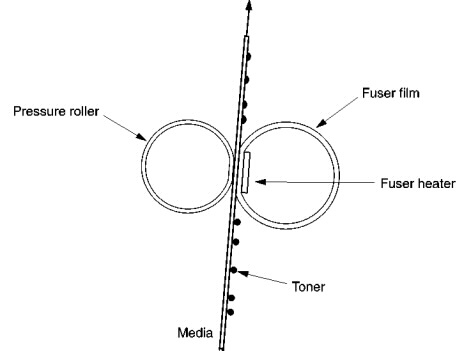

На пятой стадии тонер на бумаге расплавляется с помощью блока печки (fuser Assembly). Блок печки подразделяется на верхнюю нагревательную часть и нижний ролик давления (Pressure roller). Нижний ролик давления (Pressure roller) прижимает бумагу к верхней нагревательной части, которая расплавляет тонер. Блок печки использует технологию «мгновенного» плавления, что приводит к отсутствию ожидания разогрева и низкому потреблению электроэнергии.





Очистка Ленты переноса изображения (ITB)

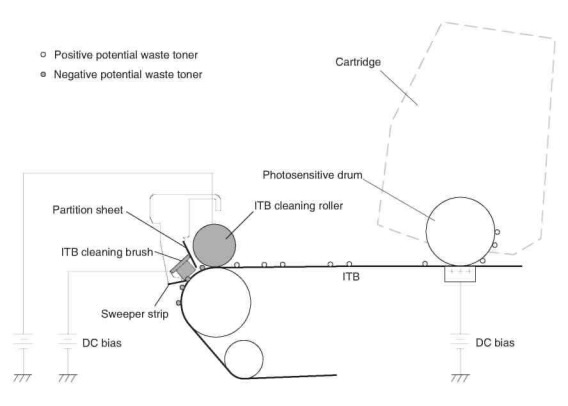

Лента переноса изображения очищается протирочным роликом и щеткой очистки. Щетка и ролик имеют положительный заряд, который переносится на остатки тонера. Затем остатки попадают на фотобарабан (OPC drum) и счищаются лезвием очистки (wiper blade).

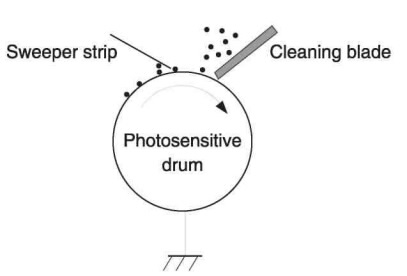

                                                      Очистка фотобарабана (OPC drum)

Очистка фотобарабана производится с помощью лезвия очистки (wiper blade), после того, как изображение перемещается на бумагу. Здесь ситуация стандартная для большинства картриджей.



Калибровка принтера

При установке картриджа запускается процесс его обнаружения и определения уровня тонера, после чего начинается цикл калибровки. Калибровка запускается каждый раз:

при включении питания (перерыв в пределах 15 минут);

когда устанавливается новый картридж;

после 48 часов работы.

Запуск тестовых страниц, неисправности картриджа и принтера будут описаны в конце данной инструкции.

Рекомендуемые инструменты.

   1. Тонерный пылесос.
   2. Маленькая плоская отвертка
   3. Большая крестовая отвертка
   4. Плоскогубцы

Рекомендуемые материалы.

Цветной тонер CP1215 требуемого цвета

Чип картриджа

Фотобарабан CP1215*

Новое лезвие очистки*

Новое дозирующее лезвие*

Крышка фотобарабана*

Хлопчатобумажные салфетки

Токопроводящая смазка

* не обязательные материалы в случае простой первичной заправки


Итак, разберем картридж.

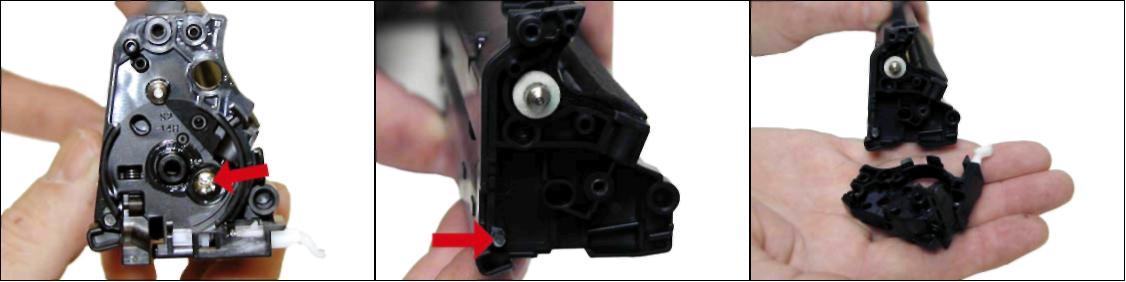

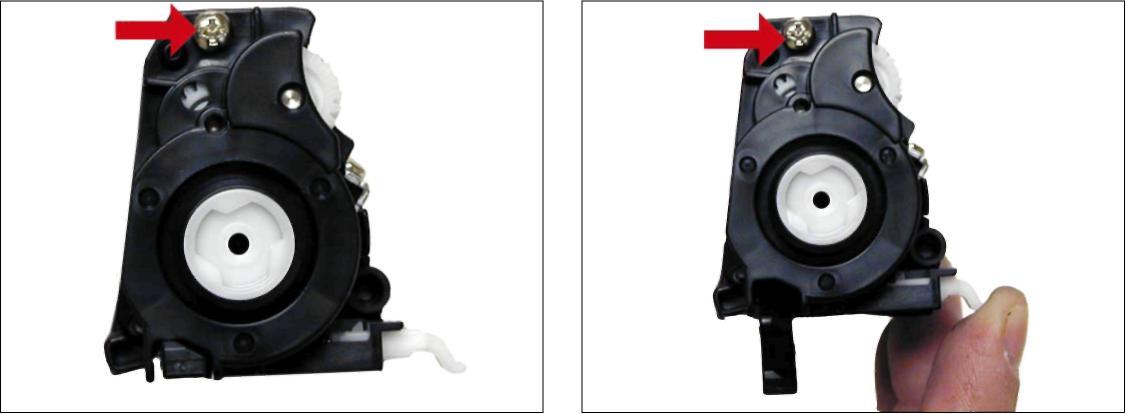

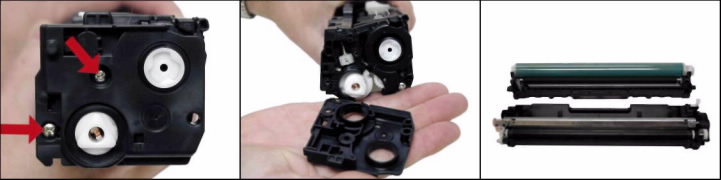

1. Держа картридж наклейкой к лицу, открутите два винта с левой стороны и снимите крышку.




2. Открутите два винта с левой стороны и снимите крышку. Будьте осторожны! Удерживайте обе половинки. Они легко разделяются после удаления крышки. Аккуратно разделите картридж на две части.

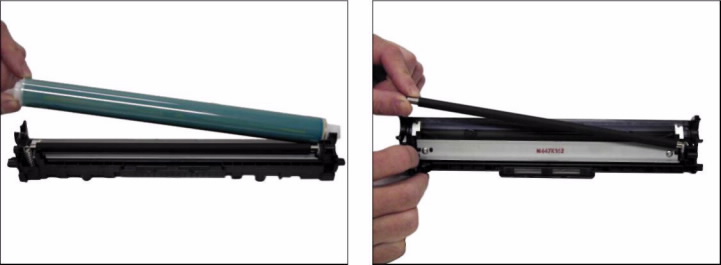

3. Выньте фотобарабан.
4. Выньте PCR и очистите вашим средством. Отложите его в сторону.

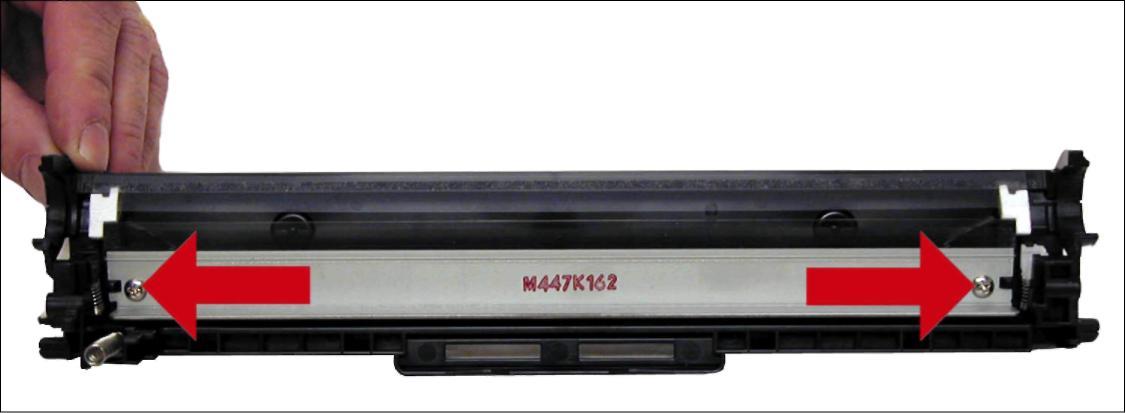

5. Отверните два винта в вытащите очищающее лезвие (wiper blade).






6. Очистите бункер отработанного тонера. Убедитесь, что уплотнения лезвия очистки чисты.



7. Покройте лезвие очистки вашей смазкой и установите на место, закрепив два винта.



8. Установите чистый PCR. Смажьте черный держатель PCR небольшим количеством токопроводящей смазки.

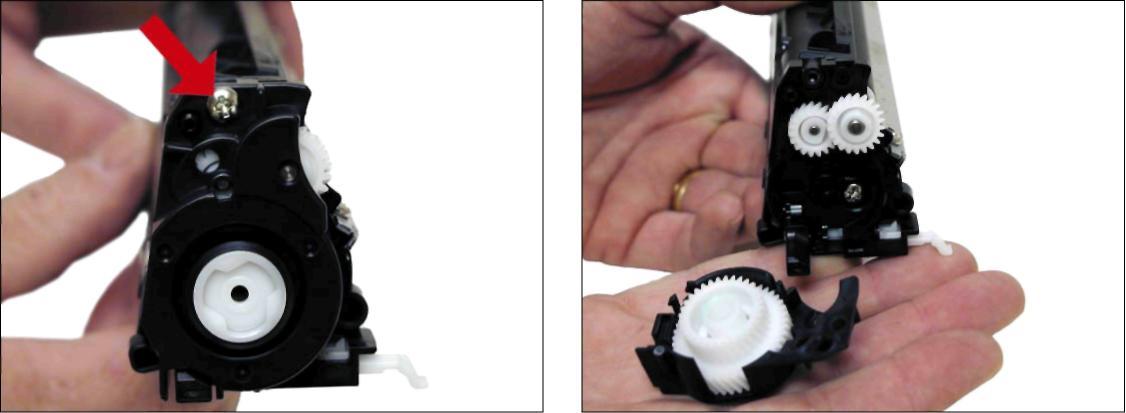

9. Теперь возьмем другую часть картриджа. Со стороны шестерен открутим винт и очень аккуратно снимем крышку с шестерней. Берегите пластмассовый крючок! Он очень легко может быть поломан.

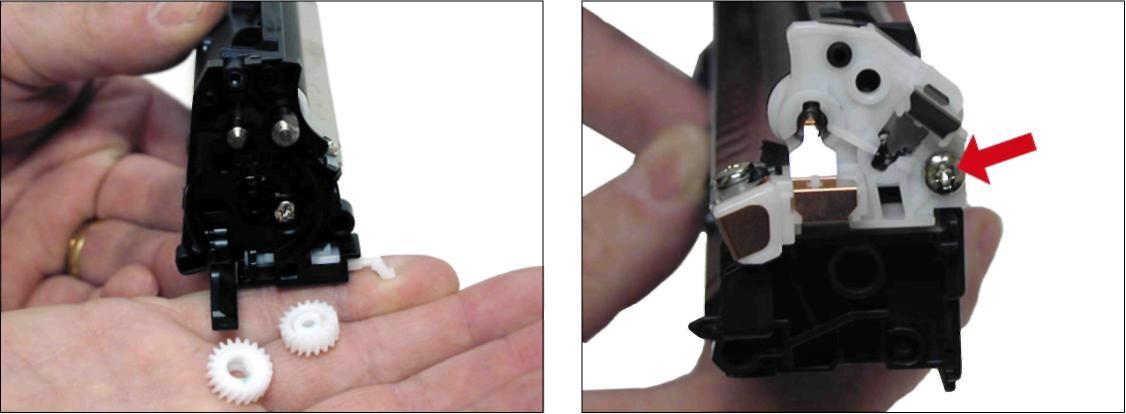

10. Снимите две шестерни.

11. Открутите винт со стороны пластины с контактами и снимите ее.





Возможно, формат этой картинки не поддерживается браузером.

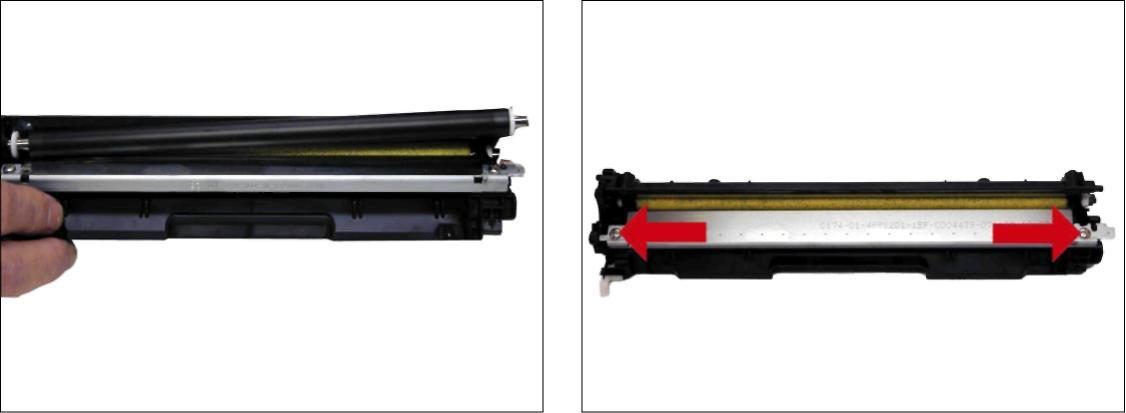

12. Отодвиньте вал переноса в сторону (develop roller) и выньте его.

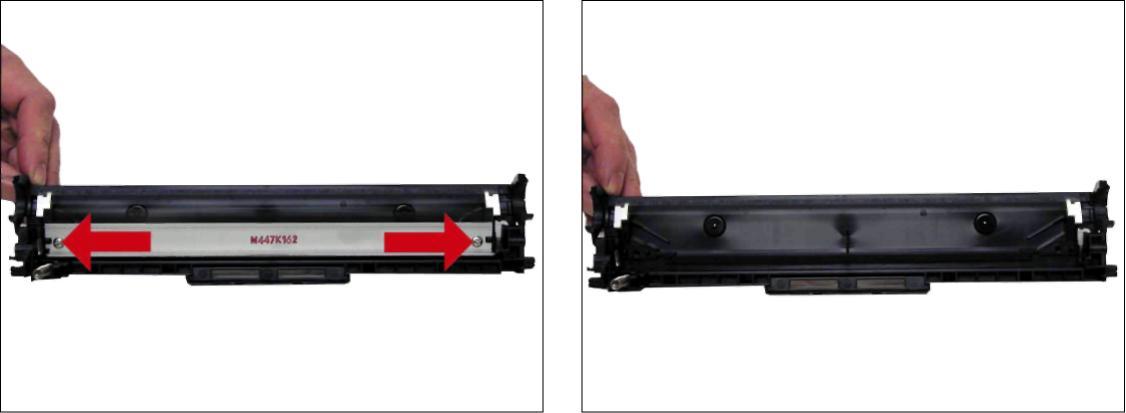

13. Снимите дозирующее лезвие (doctor blade), открутив два винта.

(Постарайтесь замерить точное положение дозирующего лезвия, чтобы при сборке установить точно такое же. Даже десятые части миллиметра влияют на подачу тонера, а соответственно на качество печати)

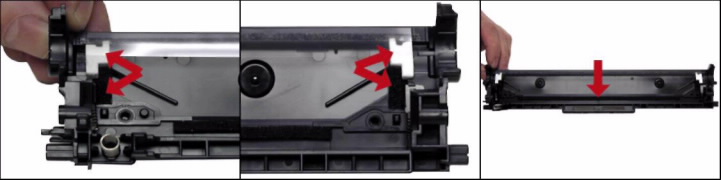

14. Со стороны шестерен открутите винт и снимите внутреннюю пластину. Очень бережно работайте с этой частью картриджа. Используйте маленькую отвертку, чтобы освободить пластину от пластиковой шпильки, она очень легко ломается.



15. Тщательно очистите бункер от остатков тонера и заполните тонером 1215.



Примечание: HP/Canon создали в своих картриджа небольшую сложность для нас: очищающая втулка расположена с правой стороны и вклеена в корпус. Противоположная втулка выполнена цельной к корпусу. Если вы хотите установить герметизирующую ленту (seals), поменять питающий ролик (feed roller), вы должны с усилием, сдавливая поролончатую часть питающего ролика, до тех пор, пока не извлечется металлический стержень.
Сначала удалите белые фетровые уплотнители.

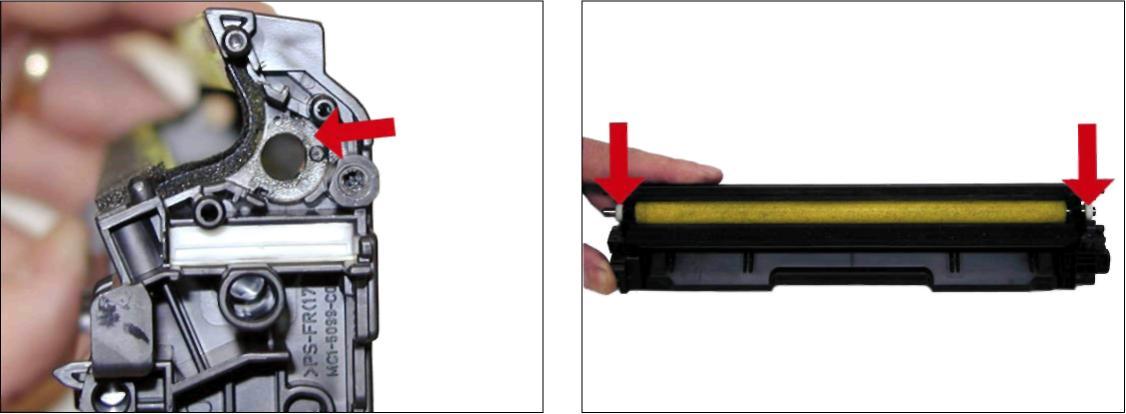

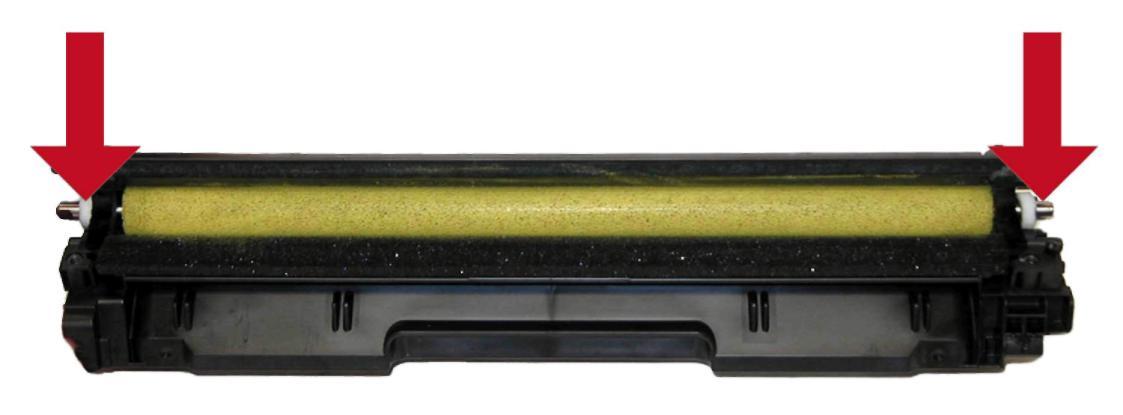

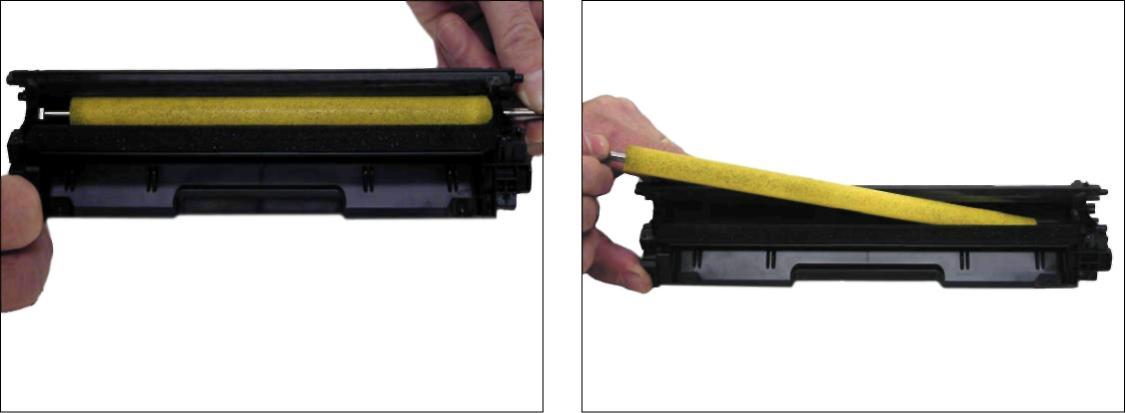

Далее, с усилием потяните питающий ролик, пока не выйдет металлический стержень, и извлеките его.

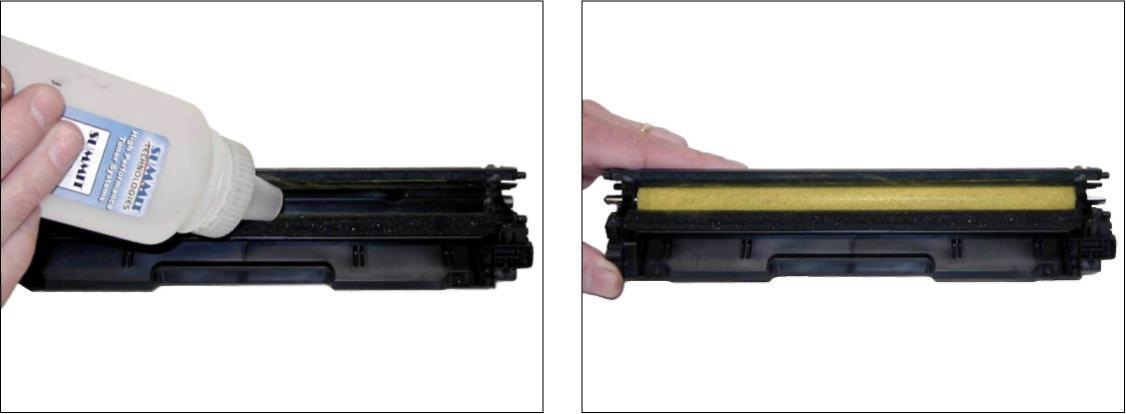

16. Если вы еще не засыпали тонер, то сейчас самое время сделать это. Затем установите питающий ролик.



17. Установите белые фетровые уплотнители.

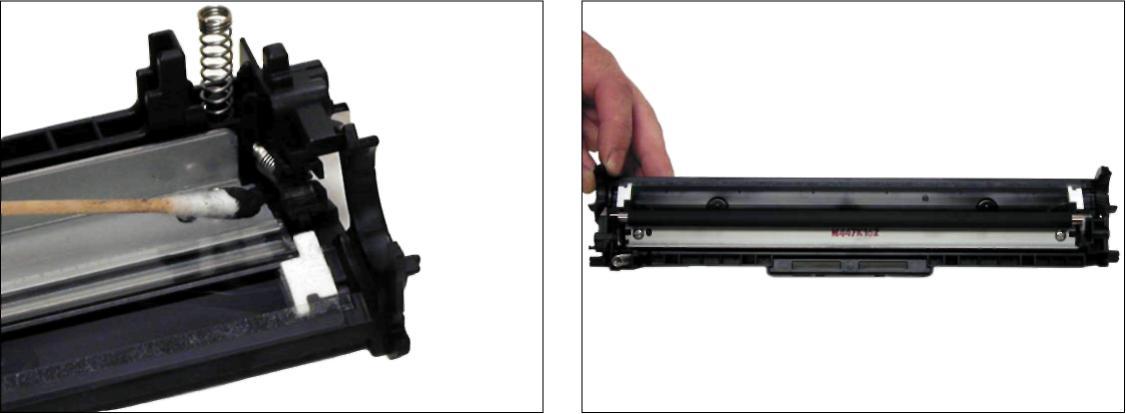

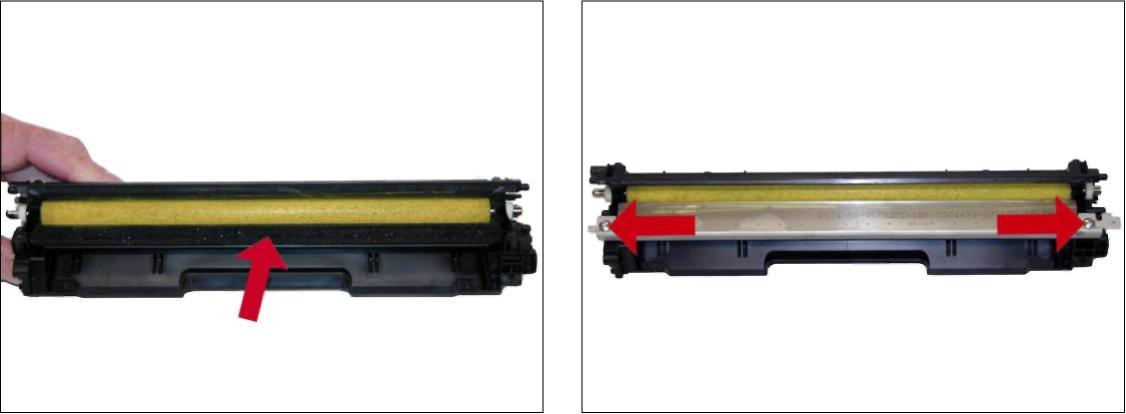

18. Очистите уплотнение дозирующего лезвия. Установите дозирующее лезвие закрепив два винта. (Следует строго соблюдать зазор между корпусом и лезвием! (1,25 мм))



19. Установите вал переноса (developer roller).

20. Очень аккуратно установите и закрепите внутреннюю пластину. Она должна щелкнуть, если установлена правильно.



21. Очистите контакты с помощью ватной палочки, смоченной в спирту. Нанесите свежую токопроводящую смазку, но не переусердствуйте. Помните, что больше не значит лучше.

22. Установите и закрепите контактную пластину.



23. Установите шестерни.



24. Установите и закрепите крышку с шестерней. Убедитесь в нормальном ходе пружины белого пластмассового крючка!

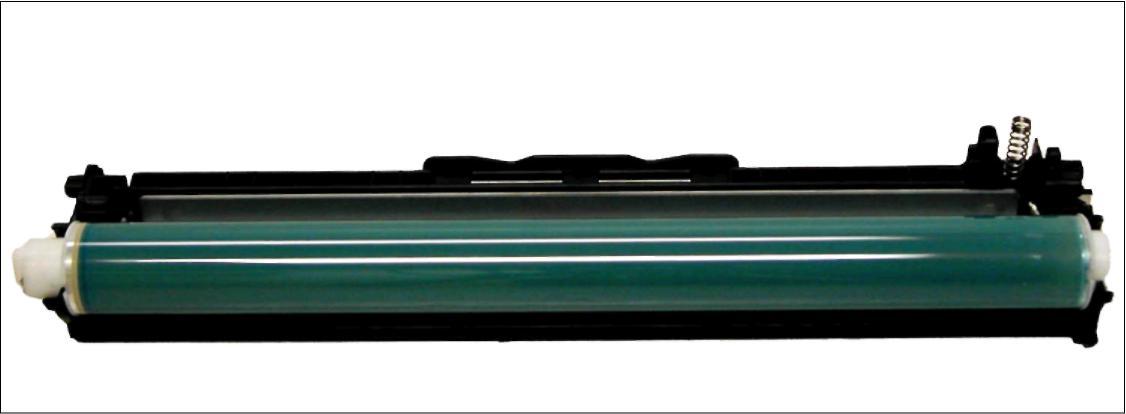

25. Используйте новый или очистите старый фотобарабан и установите его.

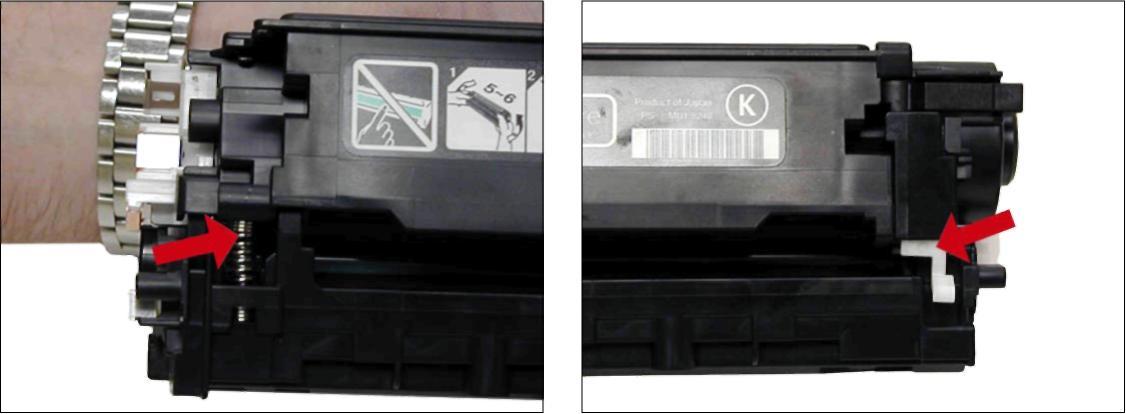

26. Соедините две части картриджа вместе. Проследите за правильной установкой пружины с одной стороны и белой пластмассовой втулки с другой.



27.Установите крышку со стороны шестерен и закрепите двумя винтами.

28. Установите крышку с другой стороны.

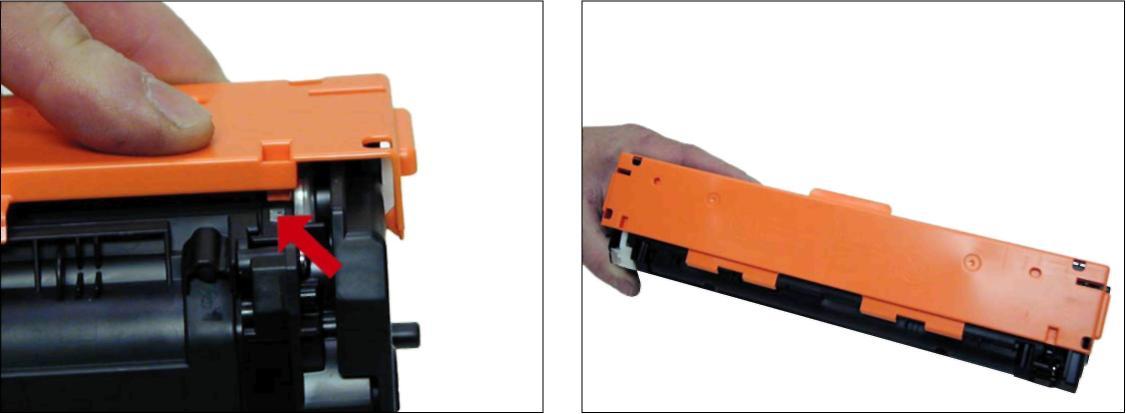

29. Установите крышку фотобарабана.



30. Извлеките старый чип, подрезая пластмассовые выступы.

31. Установите новый чип. Если чип свободно перемешается в прорези. То закрепите его небольшим количеством горячего клея или любым вашим способом.



Печать тестовых страниц

Тестовая страница CP-1210

• Тестовую страницу для этого принтера можно получить только из программного обеспечения Toolbox на компьютере.

Тестовая страница CP-1518

    * Нажмите OK для входа в меню.
    * Нажимайте правую или левую стрелку до появления «отчеты» (“REPORTS”). Нажмите OK.
    * Нажимайте правую или левую стрелку до появления «Демонстрационная страница» (“DEMO PAGE”). Нажмите OK.
    * Нажмите X для выхода из меню.

Страница конфигурации CP-1210

• Нажмите и удерживайте «RESUME» (зеленая) 3 секунды. Принтер распечатает страницу конфигурации и страницу состояния расходных материалов.

Страница конфигурации CP-1518

    * Нажмите OK для входа в меню.
    * Нажимайте правую или левую стрелку до появления «отчеты» (“REPORTS”). Нажмите OK.
    * Нажимайте правую или левую стрелку до появления «Страница конфигурации»  (“GONFIG REPORT”). Нажмите OK.
    * Нажмите X для выхода из меню.

Страница теста двигателя

    * При выключенном аппарате, откройте переднюю и заднюю крышки.
    * Включите питание и закройте обе крышки в течении 10 секунд.
    * Распечатается страница с цветными горизонтальными линиями.

Диаграмма деффектов

    * Лента переноса изображения (ITB) 633.6мм (Расстояние больше, чем страница!)
    * Фотобарабан (OPC Drum) 75.8мм
    * Ролик переноса 57.0мм
    * Ролик давления термоблока 56.8мм
    * Термопленка 56.5мм
    * Ролик регистрации 44.0мм
    * Питающий ролик (RS Roller(Feed roller)) 28.5мм
    * Вал предварительного заряда (PCR) 26.7мм
    * Оболочка вала переноса (Developer Roller Sleeve) 22.3мм

Наиболее распространенные ошибки принтеров:

CP-1210

Эти машины имеют простую световую индикацию, показывающую, что картридж заканчивается или пустой, замята бумага и т.д. Более подробные сообщения выдаются на компьютере, в прилагающемся программном обеспечении принтера.

CP-1518

Основная часть ошибок в этих аппаратах выдается в числовых кодах. Список наиболее частых приводится ниже.

10.000X Чип не может прочитаться или не установлен.

   0. Ошибка черного чипа
   1. Ошибка синего чипа
   2. Ошибка пурпурного чипа
   3. Ошибка желтого чипа

   4.

10.100x Картридж/чип отсутствует

1000. Черный картридж/чип отсутствует
1001. Синий картридж/чип отсутствует
1002. пурпурный картридж/чип отсутствует
1003. желтый картридж/чип отсутствует

51.XX Ошибка принтера: Общая ошибка устройства (необходимо искать в сервисном руководстве!)

Калибрование

Иногда, чтобы исправить дефекты печати достаточно откалибровать аппарат:

    * Откройте HP Color LaserJet Toolbox на вашем компьютере (Пуск – Программы - HP – <Название вашего аппарата> - Инструментальная панель <название вашего                    аппарата>).
    * Нажмите кнопку «Параметры устройства», затем «Качество печати».
    * Щелкните кнопку «Градуировать».
