В октябре 2009 увидели свет принтеры LaserJet HP серии P3015 с разрешением 1200 точек на дюйм, основанные на механизме Canon со скоростью печати 42стр в мин. Как и все HP картриджи, картриджи новой серии используют чип для контроля экономного расхода тонера. Картриджи серий P3015 CE255A и CE255X предназначены для печати в первом случае 6 000 страниц и 12 500 страниц во втором.

Требования к ОС для принтеров LaserJet серии P3015: процессор 540 МГц и более, ОЗУ 128 - 640 МБ. Выход первой страницы менее 7.5 секунд. Максимальная ежемесячная нагрузка представленных моделей -100 000 страниц, рекомендуемая составляет 1 500 - 5 000. Все принтеры данной серии имеют встроенный дуплекс. Средняя рыночная цена картриджей 160$ для A, и 260$ для X серии (расценки в долларах США, на сентябрь 2010). Принтерами, основанными на базе P3015, являются LaserJet P3015d, P3015dn, и P3015X.

Заправка и восстановление картриджей CE255A и CE255X для принтера HP LASERJET P3015

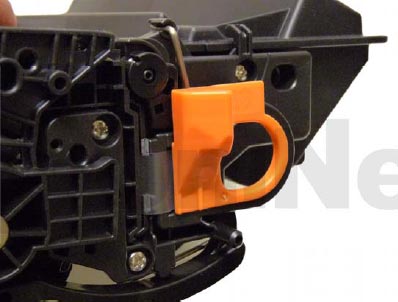

Направляющее ушко герметизирующей ленты (изображенное на рисунке) подобно 2420 (Картридж Q6511A / X). Это ушко не позволяет установить картридж в принтер до тех пор, пока не будет удалено.

Очень хорошее новшество данной серии в том, что в картридже нет ни одной пластмассовой заглушки. Приятно звучит тот факт, что доступ к шарнирам удобен и вам не потребуется что-либо сверлить или подрезать при попытке подобраться к ним!

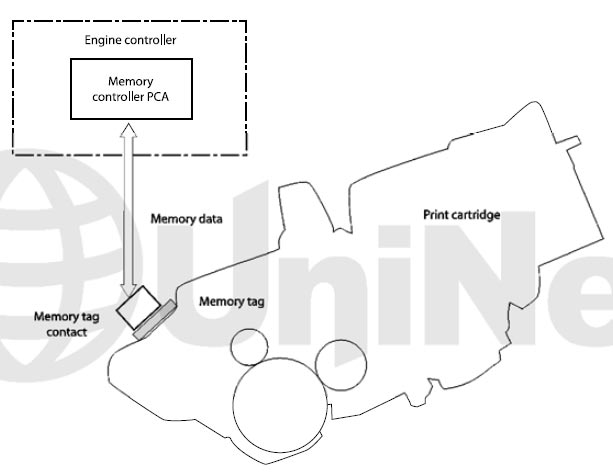

Как и во всех черных картриджах HP, чипы, после их повторного использования, не блокируют работу принтера в целом, но не позволяют установить режим экономии тонера. Картридж будет продолжать работу и без чипа, но перед этим необходимо будет удалить сообщение об ошибке.

Печать тестовой страницы, всевозможные неполадки картриджа, обычные механические поломки подробно раскрыты в конце статьи.

Есть небольшие отличия данных картриджей от предыдущих моделей, поэтому мы считаем нужным остановиться на них подробнее. Вам не обязательно великолепно знать технологию печати картриджей, но данная рекомендация может оказать огромную помощь при возникновении проблем. Уделите пару минут вашего времени на прочтение!

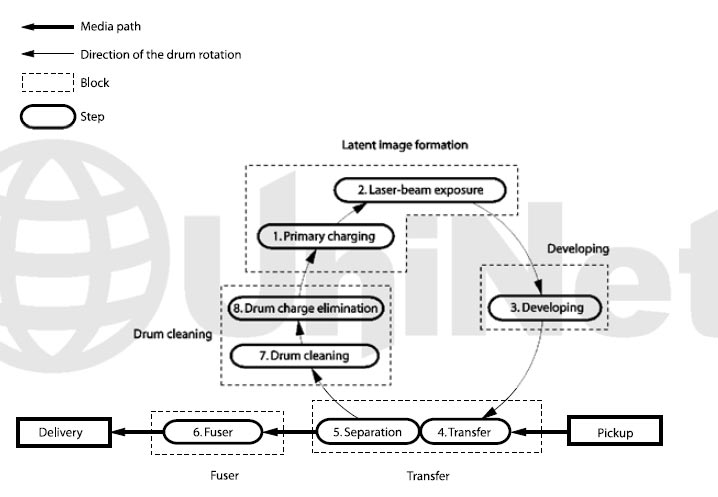

Приведена диаграмма процесса печати. Пример формирования процесса состоит из 7 шагов, которые распределены в 5 функциональных блоков. (см. пунктирные линии на диаграмме)

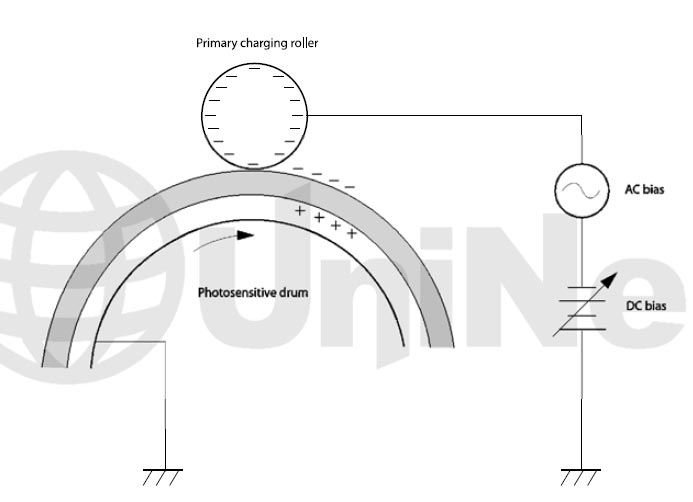

Первый шаг. Ролик первичного заряда (PCR) переносит отрицательный заряд на поверхность фотобарабана. Суммарное напряжение заряда аккумулируемое барабаном контролируется настройками напряжения принтера. Этот процесс является скрытой частью составляющего блока.

Второй шаг (так же часть скрытой составляющей блока). Луч лазера отражается на вращающемся зеркале (называемом «сканер»). По мере вращения зеркала, луч отражается в группе линз. Затем луч ударяется о поверхность фотобарабана, которая нейтрализует отрицательный заряд барабана и оставляет скрытый электростатический образ на нем. Не мешало бы уточнить, что на самом деле лазер выдает 2 луча. В инструкции по эксплуатации второй луч вообще не упоминается, но в принтерах новой серии он помогает избежать остаточных нагрузок на барабане.

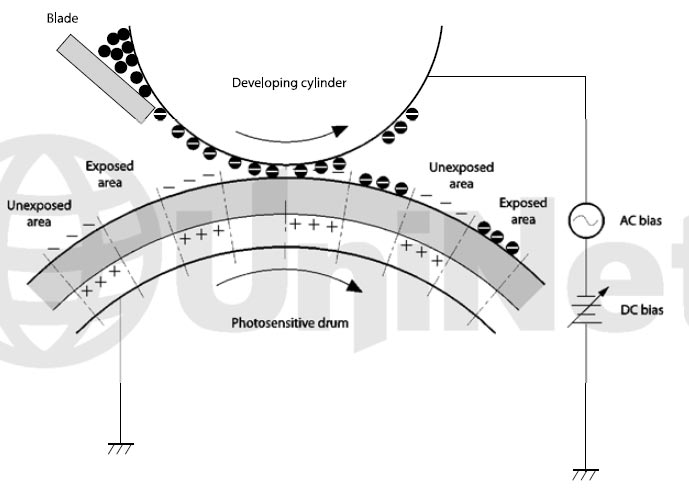

Третий шаг. (Проявляющий блок) тот, где тонер переносится на барабан с помощью механизма переноса, из бункера, содержащего частицы тонера. Тонер притягивается к оболочке магнитного вала с помощью магнита расположенного внутри нее. Сила заряда контролируется настройками принтера и соответственно приводит к большему или меньшему количеству тонера, переносимого на барабан. Расход тонера на магнитном валу также контролируется дозирующем лезвием (Doctor blade). Это лезвие помогает сохранять постоянную величину подачи тонера, что оберегает поверхность магнитного вала и позволяет легко переносить тонер на поверхность фотобарабана. При соприкосновении фотобарабана и оболочки магнитного вала, отрицательно заряженные частички тонера притягиваются к положительно заряженным участкам поверхности фотобаранана, формируя изображение.

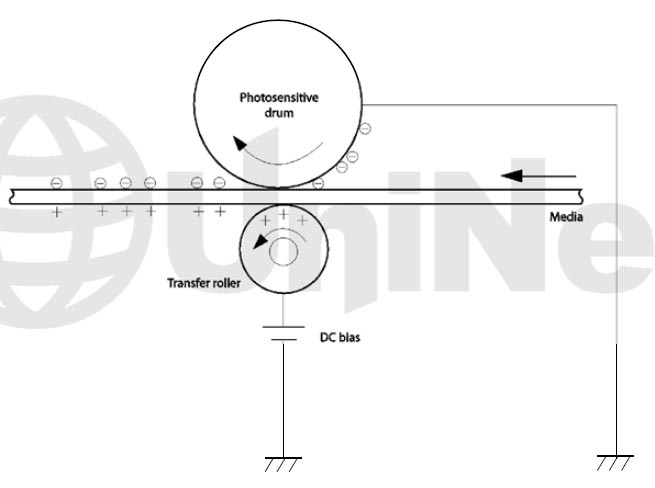

Четвертый шаг. (блок переноса) Отпечаток тонера переносится на бумагу, которая проходит между фотобарабаном и роликом переноса (transfer roller) принтера, который положительно заряжает тыльную сторону бумаги. Этот заряд притягивает отрицательно заряженные частицы тонера. Малый диаметр барабана в соединении с жесткостью бумаги, приводит к тому, что лист легко отделяется, забирая частицы тонера.

Пятый шаг (также часть блока переноса). Бумага отделяется от барабана. Фильтр статического напряжения ослабляет притяжение между отрицательно заряженной поверхностью барабана и положительно заряженной бумагой. Это препятствует осыпание тонера на бумагу при низких температурах и влажности, а также препятствует скомкиванию бумаги вокруг барабана.

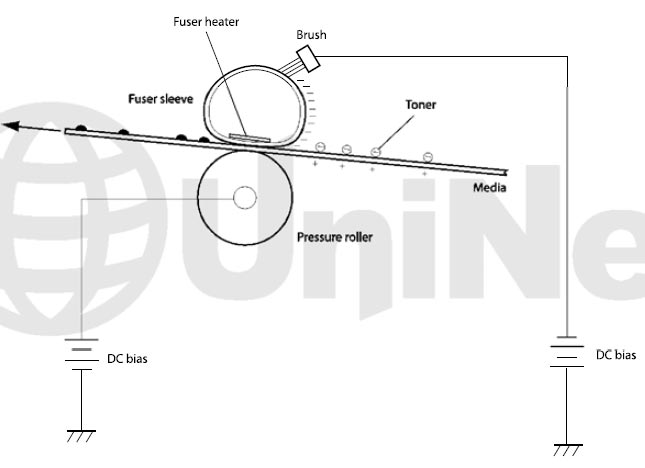

Шестой шаг (вплавляющий блок). Изображение выплавляется на бумаге с помощью печки принтера, которая состоит из верхней части с нагревательным элементом и термопленкой, и нижней (прижимной валик). Бумага проходит между термопленкой и мягкий нижним резиновым валиком. Верхний нагревательный элемент расплавляет тонер на бумаге. Печки этих принтеров немного отличаются от предыдущих, они имеют щетку с DC зарядом, что помогает содержать термопленку чистой.

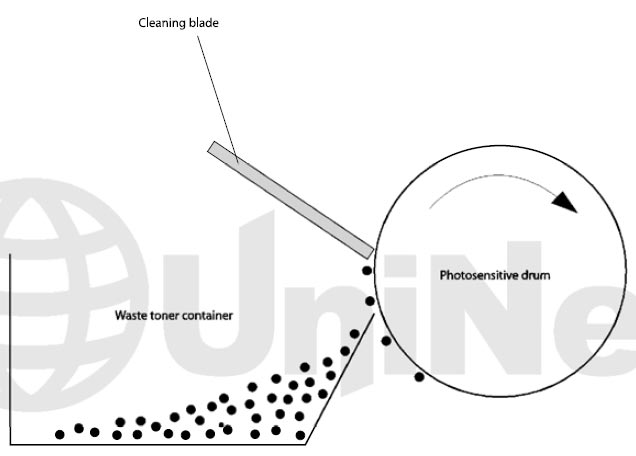

Седьмой шаг (блок очистки барабана). Происходит очистка фотобарабана. В среднем, в течение цикла печати примерно 95% тонера переносятся на бумагу. Так как барабан вращается в процессе печати, оставшиеся 5% тонера на барабане OPC, счищаются лезвием очистки (Wiper Blade) картриджа. Остатки отправляются в бункер для отработанного тонера на картридже и хранятся там.

Восьмой шаг – снятие остаточного напряжения. В этом процессе задействованы вал предварительного заряда (PCR) и лазер. Вал предварительного заряда подводит напряжение на поверхность барабана, а второй луч лазера, снимая остаточное напряжение на барабане. Данный процесс происходит только в течение последнего цикла вращения фотобарабана.
