Brother HL- 2030 / 2040 / 2070

FAX-2920R / DCP-7010 / MFC-7420/7820

TN-2075

Инструкция по заправке и восстановлению картриджа

Разработано: Summit Technology

Перевод, редакция и дополнения: Витель

• Краткий обзор • Рекомендуемые Инструменты • Необходимые материалы • Восстановление картриджа • Сброс счетчика картриджей (Решение проблемы заправки стартовых картриджей) • Печать тестовой страницы • Возможные неисправности

Краткий обзор

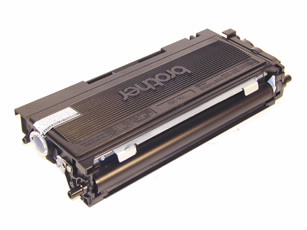

В январе 2005 года фирма Brother выпускает принтер HL-2030 на базе механизма, печатающего со скоростью 20 страниц в минуту и разрешением 1200 точек на дюйм. В отличие от более ранних моделей, TN-2075 имеет ряд отличий. Картридж не только выглядит совершенно по иному, но и имеет другой тонер. Первая часть статьи посвящена теории печати картриджей Brother. Если вы уже знакомы с предыдущими моделями, например HL-1240 (TN-6300), то в данном разделе ничего нового вы не найдете и можете пропустить его. Если такой опыт отсутствует, то настоятельно рекомендуем ознакомиться с теорией, ведь в будущем, возможно, она сохранит вам массу зря потраченного времени.

На базе механизма Brother HL-2030 появились принтера HL-2040 и HL-2070, а также факс - FAX-2920, МФУ: DCP-7010, MFC-7420 и MFC-7820.

В настоящее время существует только один тип картриджа для этих принтеров TN-2075 (TN-350 в Америке и TN-2000 в Европе), рассчитанный на 2500 страниц при 5% заполнении. Барабан (Drum unit) маркируется DR-2075 (DR-350 в Америке и DR-2000 в Европе) и рассчитан на 12000 страниц. Его устройство мы также постараемся рассмотреть в следующих наших статьях.

Одно из интересных новшеств в картриджах TN-2075 – это наличии механизма сброса счетчика картриджа (флажка), что позволяет принтеру воспринимать вставленных картридж, как новый, без участия электронного чипа. Этот механизм отсутствует на стартовых картриджах, что исключает возможность их повторного использования. В дальнейшем, мы поделимся несколькими секретами о том, как можно использовать стартовые картриджи и вручную сбросить счетчик.

Как и в предыдущих моделях Brother, барабан и тонер-картриджи поставляются раздельно. Тонер подается с помощью вала переноса (Developer roller), находящегося на тонер-картридже и возвращается назад в бункер. Вот как объясняется хорошее качество печати с левой стороны, когда заканчивается тонер. Эти остатки тонера должны быть тщательно удалены из бункера, перед заправкой картриджа. Если качественно не очистить тонер-картридж, то это может вызвать загрязнение очищающей части Drum-картриджа (барабана) - придется заново чистить тонер-картридж, а вдобавок, и барабан (Drum-картридж). Ниже мы опишем причины этого.

Очищающая часть Drum-картриджа состоит из «очищающей щетки» и лезвия обновления. Очищающая щетка выполняет две функции в процессе печати. Первая – снятие остатков тонера с фотобарабана, вторая – перенос тонера обратно на барабан, а затем в тонерный отсек. Если очищающая щетка загрязнена плохим тонером, то она не может очистить себя и барабан - появляется фон.

Фотобарабан, фактически контактирует с валом переноса (developer roller) и часть тонера переносится обратно в бункер тонер-картриджа. Таким образом, если вы печатали на «плохом» картридже и затем поменяли на «хороший», то плохой тонер с Drum-картриджа попадает в новый тонер-картридж и приводит его в негодность. Вот почему рекомендуется вместе с заправкой тонер-картриджа, качественно вычищать и Drum-картридж. Это позволит вам избежать возможных неприятных ситуаций.

Рекомендуемые инструменты

Тонерный пылесос

Маленькая плоская отвертка

Большая крестовая отвертка

Пинцет

Необходимые материалы

Тонер Brother 2030 (90грамм)

Хлопчатобумажная салфетка

Восстановление картриджа

1) Пропылесосьте картридж снаружи.

2) Удалите пробку тонерного отсека, и с помощью тонерного пылесоса удалите остатки тонера. Убедитесь, что область зубчатых шестерен очищена от тонера. В противном случае возможно повреждение шестеренок и появление характерного щелкающего звука. См. рисунок 1.

3) Открутите винт, указанный на рисунке 2.

4) Аккуратно извлеките пластиковый держатель вала переноса (Developer roller). Он закреплен тремя защелками. Смотри рисунок3.

Рисунок 1

Рисунок 2

Рисунок 3

5) Со стороны шестерен отвинтите 3 вина и снимите крышку. См. Рис. 4.

6) Извлеките белый флажок механизма сброса счетчика картриджа. См. рис. 5. Данный механизм отсутствует на стартовом картридже, что не приводит к сбросу индикации отсутствия тонера на принтере и дальнейшей его блокировке. Вы можете приобрести этот механизм, либо сбросить счетчик вручную. Как это сделать мы рассмотрим в конце статьи.

7) Удалите пластиковую деталь с вала переноса (Developer roller), как показано на рисунке 6.

8) Снимите стопорное кольцо и маленькую шестерню с вала переноса (Developer roller). См. рис. 7.

Рисунок 4

Рисунок 5

Рисунок 6

Рисунок 7

9) Извлеките вал переноса (developer roller). Рисунок 8.

10) Тщательно пропылесосьте и очистите дозирующее лезвие (doctor blade) и питающий ролик (feed roller). Мы не рекомендуем извлекать дозирующее лезвие, т.к. это приведет к повреждению уплотнений. Аккуратно протирайте дозирующее лезвие (doctor blade) хлопчатобумажной салфеткой. Рисунок 9.

11) Проверьте фетровые уплотнения. Если они спрессованы (блестящие), то взрыхлите их при помощи маленькой отвертки. См. рис. 10

11) Очистите шестерни. Убедитесь в отсутствии на них тонера и наличия достаточного количества литиевой смазки. Рисунок 11.

Рисунок 8

Рисунок 9

Рисунок 10

Рисунок 11

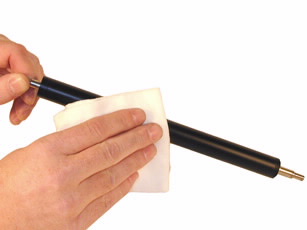

12) Очистите вал переноса (developer roller) при помощи сухой хлопчатобумажной салфетки. Не используйте никаких чистящих средств! Рисунок 12

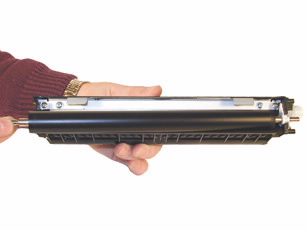

13) Установите вал переноса (developer roller). Рисунок 13.

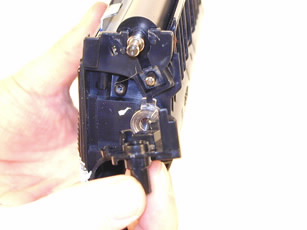

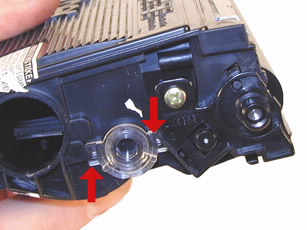

14) Установите и закрепите маленькую крышку со стороны отверстия под пробку. Убедитесь что прозрачная пробка оптического датчика находится в правильном положении. См. Рис. 14 и 15

Рисунок 12

Рисунок 13

Рисунок 14

Рисунок 15

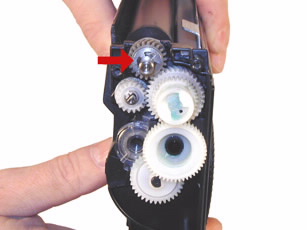

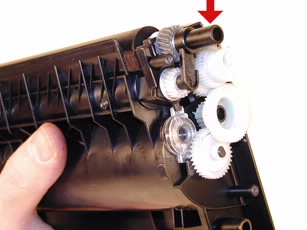

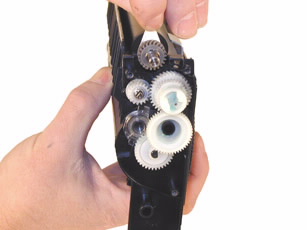

15) Установите шестерню вала переноса (developer roller), стопорное кольцо и пластиковую черную ось. Убедитесь, что механизмы установлены должным образом. Вам, возможно, придется выпустить белую распорку на оси вала переноса (developer roller), чтобы правильно собрать механизм. См. Рис. 16, 17, и 18.

Рисунок 16

>

Рисунок 17

Рисунок 18

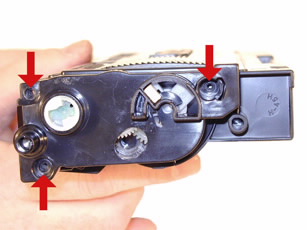

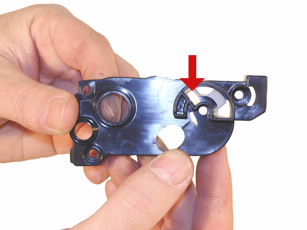

16) Установите флажок механизма сброса счетчика принтера в положение, как показано на рисунке 19 (На стартовом картридже отсутствует! Необходимо приобрести дополнительно, либо сбросить счетчик на принтере вручную. Процедура описывается ниже). С помощью трех винтов установите механизм на картридж. См. рис. 20. Не забывайте! После установки картриджа флажок механизма сброса срабатывает единожды, после чего требуется повторно устанавливать его положение.

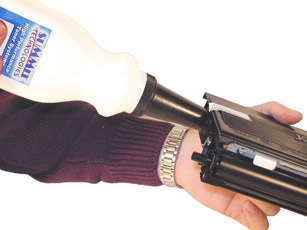

17) Заполните картридж тонером Brother HL-2040. Рисунок 21

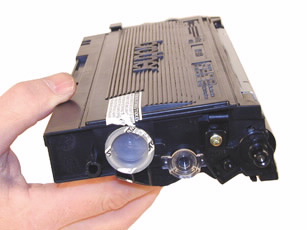

18) Закройте отверстие пробкой. См. рис. 22

19) Очистите картридж от остатков тонерной пыли.

Рисунок 19

Рисунок 20

Рисунок 21

Рисунок 22

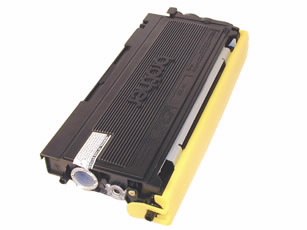

20) Установите защитную крышку вала переноса (developer roller). Рисунок 23.

Рисунок 23

Сброс счетчика картриджей

(Решение проблемы заправки стартовых картриджей)

В комплект поставки лазерного принтера Brother HL-2030 входит стартовый картридж TN-2075

(1500 копий) без возможности вторичного использования. После заправки

картриджа, принтер продолжает выдавать сообщение

“Картридж пустой”, что объясняется отсутствием флажка механизма сброса счетчика.

Решить эту проблему возможно двумя способами. Первый – дополнительно приобрести механизм сброса, второй – вручную сбросить счетчик принтера.

Для сброса вручную, последовательно выполните действия:

Аппарат включен в сеть, питание в положении «ON»!

1 - откройте крышку принтера

2 - Аккуратно нажмите отверткой на датчик нового тонера, и одновременно, датчик открытия/закрытия крышки.

3 - как только включится двигатель принтера, отпустите датчик нового тонера, при этом датчик открытия/закрытия крышки продолжаем удерживать до выхода принтера на готовность (горит индикатор «Ready»).

4 - Отпустите датчик открытия/закрытия крышки и закройте крышку принтера.

5 - Если ваши действия привели к нужному результату, то при печати теста, счетчик замен тонера увеличится на 1.

Печать тестовой страницы

Чтобы напечатать тестовую страницу необходимо выключить принтер. Затем нажмите и удерживайте кнопку «GO» и включите питание. Загорятся все индикаторы, а затем погаснут. Когда загорится индикатор «тонер» отпустите кнопку «GO». Снова нажмите кнопку «GO» и принтер напечатает тестовую страницу.

Тестовую страницу можно также получить и через драйвер принтера.

Возможные неисправности

Эти аппараты имеют 4 световых индикатора. Рассмотрим наиболее распространенные ошибки:

Желтый индикатор Toner мигает, Зеленый индикатор READY горит: Мало тонера
Желтый индикатор Toner горит, Зеленый индикатор READY не горит: Недостаточно тонера
Желтый индикатор Toner мигает, Зеленый индикатор READY горит: Потребуется скорая замена барабана
Все индикаторы мигают: Требуется звонок в сервисный центр.

Нажатием кнопки GO можно получить вторичный код ошибки:

Желтый индикатор TONER горит: Ошибка печки
Желтый индикатор DRUM горит: Ошибка лазера
Желтый индикатор TONER и красный индикатор PAPER горят: Неисправен главный двигатель.
Красный индикатор PAPER горит: Неисправен PCB.

Возможные неисправности картриджа:

Возникновение проблем возможно по причине, как барабана, так и тонер-картриджа. Рассмотрим наиболее распространенные:
Появление фона: Тонер-картридж и барабан; существует три основные причины.
1) Первое – испорченный тонер. Если остатки старого тонера плохо вычищены из картриджа, то фон обычно, появляется по всему листу. Это также может вызвать неисправность и загрязнение щетки очистки в Drum-картридже. (См. Теорию в начале статьи).
2) Если изношен вал переноса (developer roller), то подается большее количество тонера, отсюда, возможно появление фона. Это нормальное явление в случае нескольких заправок. Не забывайте тщательно очищать вал переноса (developer roller) при заправке и обращать внимание на качество покрытия. Оно должно быть гладким, без царапин и трещин. Если требуется - замените вал переноса (developer roller) на новый.
3) Другая причина появления фона – использование нового тонера с остатками старого. Не все тонера совместимы при смешивании. Большинство совместимых тонеров работает с оригинальным, но не работают с совместимыми тонерами других марок. Старайтесь использовать совместимый тонер одного вендора.

Темные вертикальные полосы: Drum-картридж; Возникают вследствие загрязнения нити коротрона, неправильного положения голубого бегунка очистки нити коротрона, повреждения фотобарабана или вала переноса (developer roller).

Серые вертикальные полосы: Износ вала переноса (developer roller).

Черная страница: Drum-картридж; Плохой контакт заземления барабана, вероятно от оси внутри барабана.
Четкие тонкие линии, повторяющиеся на листе: Drum-картридж; Поцарапан фотобарабан.
Черные точки, повторяющиеся четыре раза на листе: Drum-картридж; Плохой фотобарабан или налипания на фотобарабане.
